- 存货编码： FC02-000012
- 品牌： 福禄克（美国）
345手持式谐波钳表 产品简介
这款电能质量钳型表全面融合了电能分析仪、电能质量记录仪以及钳型表的强大功能，是监测电力负载的理想工具。
由于采用了用于分析谐波频谱的高亮彩色电能检测仪显示屏，用于滤除高频信噪的低通滤波器，以及优秀的电磁防干扰设计，使得 Fluke 345 电能分析仪非常适合检修可变负载的电能质量故障。此外，借助电能仪表，霍尔效应钳型表还能在无需中断电路的情况下测量直流电流。 电能分析仪的内置存储器让用户可以长期记录电能质量参数，从而分析趋势或间歇性问题。
345手持式谐波钳表 功能特点
• 设置和检修变频电动机以及 UPS 系统：通过测量主要电能质量参数来检验是否正常工作
• 谐波测量：发现可能损害或破坏关键设备的谐波问题
• 涌入电流捕获：当出现令人怀疑的重新启动或令人厌烦的电路跳闸时，检查启动电流
• 负载分析：在增加负载之前检验电力系统的容量
• 交流/直流电流:无需切断电路即可测量交流电流（高 1400 A）和直流电流（高 2000 A）
• 符合高安全标准： 600VCATIV 电能分析仪可以用在进线口处
• 在信噪环境下准确测量：由于配备低通滤波器，即使电力负载中存在失真波形，钳型表也能进行准确的测量
• 数据记录：可对任何电能质量参数（包括谐波）进行几分钟甚至一个多月的记录，从而发现间歇性故障

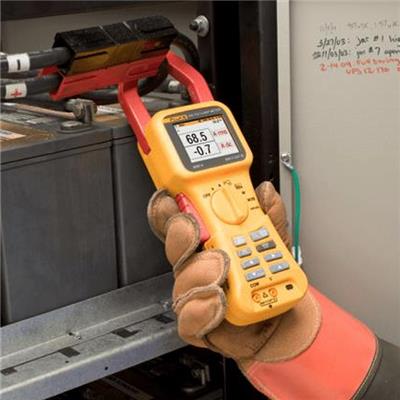

• 检验电池：直接测量电池和直流系统的直流波动 (%)
• 排除谐波故障：以数字或图形形式分析和记录谐波
• 涌入电流：捕获和分析令人讨厌的电流波动（3 秒至 300 秒）
• 简单易用：用于显示波形和趋势的宽大背光显示屏，方便确认电能测方式仪设置
• 三相电能：内置平衡负载功能
• 查看图形和生成报告：电能分析仪与随附电能记录软件配合使用
|
显示 |
|
|
|
彩色透视型液晶显示屏，320 x 240 像素（70 毫米对角线），2 级背光 |
|
电源 |
|
|
|
电池类型:1.5 V AA 碱性电池，MN 1500 或 IEC LR6 x 6 |
|
电池寿命（典型） |
> 10 小时（全开背光） > 12 小时（有限背光） |
|
交流电转接盒 BE345 |
输入：110/230 V 50/60 Hz 输出：15 V dc，300 mA |
|
环境条件（仅限室内使用） |
|
|
参考条件 |
所有准确度均是在 23°C ± 1°C (73.4°F ± 1.8°F) 的环境中测得的 |
|
操作温度 |
0°C 至 50°C（32°F 至 122°F） |
|
电流的温度系数 |
≤ ± 0.15 % 读数/°C |
|
电压的温度系数 |
≤ ± 0.15 % 读数/°C |
|
高相对湿度 |
温度不超过 31°C (87°F) 时为 80 %，40°C (104°F) 时线性减小到 50 % |
|
高操作海拔高度 |
2000 m |
|
电气安全 |
|
|
|
IEC 61010-1 600 V CAT IV，双重或增强型绝缘，2 级污染防护 |
|
|
防护等级 IP40；EN60529 |
|
高安全工作电压 |
电流测量： 非绝缘导体和接地线之间: 600 V ac rms 或 dc 电压测量：输入端子和接地线之间: 600 V ac rms 或 dc；励磁相位电压之间（三角型电源配置）825 V |
|
EMC |
|
|
幅射 |
IEC/EN 61326-1:1997 A 类 |
|
电磁防干扰 |
IEC/EN 61326-1:1997 附录 C，性能标准 B |
|
机械技术指标 |
|
|
尺寸（长 x 宽 x 高） |
300 毫米 x 98 毫米 x 52 毫米（12 英寸 x 3.75 英寸 x 2 英寸） |
|
重量（包括电池） |
820 克/1.8 磅 |
|
钳口 |
60 毫米 |
|
钳口容量 |
58 毫米（直径） |
|
清洁 |
可以使用浸有异丙醇的软布清洗设备。 请勿使用研磨剂或其他溶剂。 |
|
电流测量 (dc, dc rms, ac rms) |
|
|
分辨率 |
10 mA（40 A 量程） 100 mA（400 A 量程） 1 A（2000 A 量程） |
|
准确度: dc 和 dc rms |
I > 10 A：± 1.5 % 读数 ± 5 位数字 I < 10 A：± 0.2 A |
|
准确度: AVG |
I > 10 A： ± 3 % 读数 ± 5 位数字 I < 10 A： ± 0.5 A |
|
准确度: Pk |
I > 10 A：± 5 % 读数 ± 5 位数字 I < 10 A：± 0.5 A
|
|
准确度: AHr |
I > 10 A：± 2 % 读数 ± 5 位数字 I < 10 A：± 0.5 AHr |
|
准确度: CF（峰值系数） |
1.1 ≤ CF < 3：± 3 % 读数 ± 5 位数字 3 ≤ CF < 5：± 5 % 读数 ± 5 位数字 分辨率：0.01
|
|
准确度: RPL（波动） |
2 % ≤ RPL < 100 %：± 3 % 读数 ± 5 位数字 100 % ≤ RPL < 600 %：± 5 % 读数 ± 5 位数字 分辨率：0.1 % Idc > 5 A，Iac > 2 A
|
|
电压测量 (dc, dc rms, ac rms) |
|
|
量程 |
0 至 825 V dc 或 ac rms |
|
自动量程调整功能 |
4 V / 40 V / 400 V / 750 V |
|
分辨率 |
1 mV（4 V 量程） 10 mV（40 V 量程） 100 mV（400 V 量程） 1 V（750 V 量程） |
|
准确度: dc 和 dc rms |
V > 1 V：± 1 % 读数 ± 5 位数字 V < 1 V：± 0.02 V |
|
准确度: AVG |
V > 1 V：± 3 % 读数 ± 5 位数字 V < 1 V：± 0.03 V |
|
准确度: Pk |
V > 1 V：± 5 % 读数 ± 5 位数字 V < 1 V：± 0.03 V |
|
准确度: CF（峰值系数） |
1.1 ≤ CF < 3：± 3 % 读数 ± 5 位数字 3 ≤ CF < 5：± 5 % 读数 ± 5 位数字 分辨率：0.01 |
|
准确度: RPL（波动） |
2 % ≤ RPL < 100 %：± 3 % 读数 ± 5 位数字 100 % ≤ RPL < 600 %：± 5 % 读数 ± 5 位数字 分辨率：0.1 % Vdc > 0.5 V，Vac > 0.2 V |
|
|
均为直流测量，15 Hz 至 1 kHz |
|
谐波 |
|
|
THD（总谐波失真） |
1 % ≤ THD < 100 %：± 3 % 读数 ± 5 位数字 100 % ≤ THD < 600 %：± 5 % 读数 ± 5 位数字 分辨率：0.1 % |
|
DF（失真系数） |
1 % ≤ DF < 100 %：± 3 % 读数 ± 5 位数字 分辨率：0.1 % H02 ≤ Vharm < H13：± 5 % ± 2 位数字 H13 ≤ Vharm ≤ H30：± 10 % ± 2 位数字 |
|
|
所有测量多达第 30 个谐波（第 40 个谐波适用于 15 Hz 至 22 Hz） |
|
功率测量（单相和三相）(dc, dc rms, ac rms) |
|
|
量程 |
0 至 1650 kW dc 或 1200 kW ac |
|
自动量程调整功能 |
4 kW，40 kW，400 kW，1650 kW |
|
分辨率 |
1 W（4 kW 量程） 10 W（40 kW 量程） 100 W（400 kW 量程） 1 kW（1200 kW 量程） |
|
准确度 |
2.5 % 读数 ± 5 位数字 W1Ø < 2 kW ± 0.08 kW W3Ø < 4 kW ± 0.25 kW |
|
VA 测量（单相和三相）(dc, dc rms, ac rms) |
|
|
量程 |
0 至 1650 kVA dc 或 1200 kVA ac |
|
自动量程调整功能 |
4 kVA，40 kVA，400 kVA，1650 kVA |
|
分辨率 |
1 VA（4 kVA 量程） 10 VA（40 kVA 量程） 100 VA（400 kVA 量程） 1 kVA（1200 kVA 量程） |
|
VAR 测量（单相和三相） |
|
|
分辨率 |
1 VAR（4 kVAR 量程） 10 VAR（40 kVAR 量程） 100 VAR（400 kVAR 量程） 1 kVAR（1200 kVAR 量程） |
|
准确度 |
VAR > 4 kVAR：± 2.5 % 读数 ± 5 位数字 VAR < 4 kVAR：± 0.25 kVAR |
|
功率系数范围 |
0.3 < PF < 0.99 |
|
功率系数（单相和三相） |
|
|
量程 |
0.3（电容性）至 1.0 和 1.0 至 0.3（感应性）（72.5°（电容性）至 0° 和 0° 至 72.5°（感应性）） |
|
分辨率 |
0.001 |
|
准确度 |
± 3° |
|
频率范围 |
15 Hz 至 1 kHz |
|
偏移功率系数（单相和三相） |
|
|
量程 |
0.3（电容性）至 1.0 和 1.0 至 0.3（感应性）（72.5°（电容性）至 0° 和 0° 至 72.5°（感应性）） |
|
分辨率 |
0.001 |
|
准确度 |
± 3° |
|
频率范围 |
15 Hz 至 22 Hz 和 45 Hz 至 65 Hz |
|
千瓦小时 (kWHr) |
|
|
量程 |
40,000 kWHr |
|
自动量程调整功能 |
4 kWHr，40 kWHr，400 kWHr，4,000 kWHr，40,000 kWHr |
|
分辨率 |
1 WHr（4 kWHr 量程） 10 WHr（40 kWHr 量程） 100 WHr（400 kWHr 量程） 1 kWHr（4,000 kWHr 量程） 10 kWHr（40,000 kWHr 量程） |
|
准确度 |
kWHr > 2 kWHr：± 3 % ± 5 位数字 kWHr < 2 kWHr：± 0.08 kWHr |
|
所有功率/VA/VAR/PF 测量 |
频率范围：直流，15 Hz 至 1 kHz 电流范围：10 A 至 1400 A rms 电压范围：1 V 至 825 V rms 大输入：825 V rms/1400 A rms 大过载：1000 V rms/10,000 A；均为直流测量，15 Hz 至 1 kHz。 大过载 10,000 A 或真有效值 x 频率 < 400,000 |
|
频率测量（电流或电压源） |
|
|
量程 |
15 Hz 至 1 kHz |
|
分辨率 |
0.1 Hz |
|
准确度 |
15 至 22 Hz ± 0.5 % 读数 40 至 70 Hz ± 0.5 % 读数 15 至 1000 Hz ± 1 % 读数 |
|
电流范围 |
10 A 至 1400 A rms |
|
电压范围 |
1 V 至 825 V rms |
|
范围功能 |
|
|
电流测量 |
量程：10 A / 20 A / 40 A / 100 A / 200 A / 400 A / 1000 A / 2000 A
分辨率：1 A（40 A 量程） 准确度：± 3 % 读数 ± 1 像素 大过载：10,000 A |
|
电压测量 |
量程：4 V / 10 V / 20 V / 40 V / 100 V / 200 V / 400 V / 1000 V
分辨率：100 mV（4 V 量程） 准确度：± 2 % 读数 ± 1 像素 大过载：1000 V rms 频率范围：直流，15 Hz 至 600 kHz |
|
时基 |
2.5 ms，5 ms，10 ms，25 ms，50 ms/div |
|
刷新率 |
0.5 秒 |
|
高采样率 |
15.625 kHz |
|
涌入电流功能 |
|
|
量程 |
40 A、400 A 和 2000 A |
|
分辨率 |
10 mA（40 A 量程） 100 mA（400 A 量程） 1 A（2000 A 量程） |
|
准确度 |
I > 10 A：± 5 % 读数 ± 1 像素 I < 10 A：± 0.5 A 均为直流测量，15 Hz 至 1 kHz |
|
大过载 |
大过载 10,000 A 或真有效值 x 频率 < 400,000 电流 rms 为真有效值测量 (ac + dc)
|
|
接口 |
|
|
|
连接 PC 的 USB 接口 |
|
|
用于下载、分析和报告的电能记录软件 |
|
|
用于安装新固件版本的 345 升级实用程序 |
|
记录存储器 |
|
|
记录区域 |
三个区域，可以单独使用或合并成一个较大区域 |
|
平均周期 |
1 s、2 s、5 s、10 s、30 s、1 min、5 min、10 min 、15 min 和自定义 |
| 型号名称 | 描述 | |
| Fluke 345 |
电能质量钳型表 包含:
|
显示？
答：彩色透视型液晶显示屏，320 x 240 像素（70 毫米对角线），2 级背光
电源？
答：电池类型:1.5 V AA 碱性电池，MN 1500 或 IEC LR6 x 6
电池寿命（典型）？
答： 10 小时（全开背光）
12 小时（有限背光）
